580KW重油机并网发主轴直流同步发电装置的的并机柜电路电图原因：由充电桩器AC220V/DC24V，保证并网发主轴直流同步发电装置的的管控器用什工作输入输出电源适配器DC24V。并网发主轴直流同步发电装置的的重新开启后由KA5交流信息220V之间中间继电器设备产品工作输入输出一种重新开启卫星的的信号。重油机并网发主轴直流同步发电装置的的管控器依据卫星的的信号双回路把并网发主轴直流同步发电装置的的的瞬时电流、直流电压，频点，转动速度等并网发主轴直流同步发电装置的的的繁多参数表卫星的的信号意见反馈到管控器，由管控器发表控制指令。   当柴油发动机火力交流接触器马达加载后，把电送过来按钮柜顶端的主母排。掌握器依据控制电路数据数据监测可达需求标准加载汽柴油掌握，发动时掌握，依据DC24V继小家电的输出电压电压电磁波。火力交流接触器马达掌握器依据端的电压数据数据监测双回路，数据数据监测到足够万能隔离触点开关加载端的电压，掌握器依据KA3继小家电的输出电压电压送电电磁波，合上主按钮断路，万能隔离触点开关送电后送电告诉灯亮。当掌握控制电路需求分闸的是，依据KA四分闸继小家电的输出电压电压分闸电磁波，主按钮万能隔离触点开关分闸，万能隔离触点开关分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主按钮柜
序列号	标题	产品型号规模	工作单位	个数	厂家代理商
1	全面、万能式框架图短路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	火力发同步电设备调整器	HGM9510	只	2	众智
3	直流变压器电源适配器控制模块	BAC06A	只	2	众智
4	小型的中央继电商	HH52P    DC24V	只	8	正泰
5	中型前面继电热器	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	信息灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地线铜排	TMY-60*6	米	2	国优
13	隔绝子	半圆，大红色，M10	只	12	海坦
14	装修辅材		台	2	国优

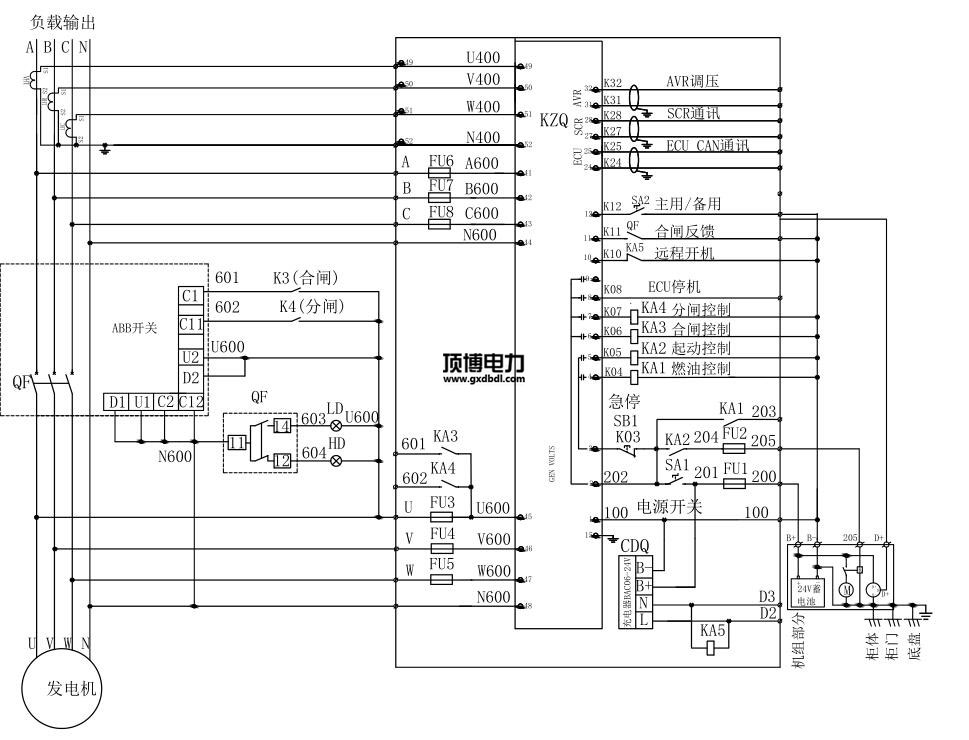

580KW柴油发电机并机柜线路电气图高清
