前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷高压液压高压高压油泵调压器为机制全流程式调压器，其组合成如同如图。I号喷高压液压高压高压油泵调压器其主要由驱使件、飞球、调压压簧、机械传动个一些和支配个一些等组合成。I号喷高压液压高压高压油泵调压器的驱使件为都具有60°。锥面的驱使盘。在驱使盘的内测有八个沿径向的半方形凹形。驱使盘压紧在驱使轴套上而和她的串成混合式，最后能够半圆键和紧锁螺母使其和喷高压液压高压高压油泵的轴承轴相通。

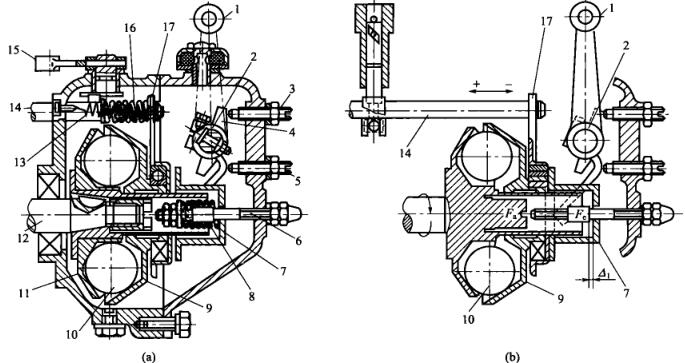

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  七个直经为25.4mm的飞球至于驱使软件盘的凹井内，随驱使软件盘同吃高速旋转。飞球另一个说的是侧为与中心线成45°锥面的扭力盘，扭力盘滑套在驱使软件轴套上。做工作时飞球的离心式力效用在扭力盘上，其轴径分力Fa.将使扭力盘沿轴径滚动条。服装在扭力盘.上的滚动条滚动轴承和传输板也无常的意思转移手机。传输板上边套在泵油连接杆上，往往泵油连接杆也无常的意思转移手机，才能变更泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
